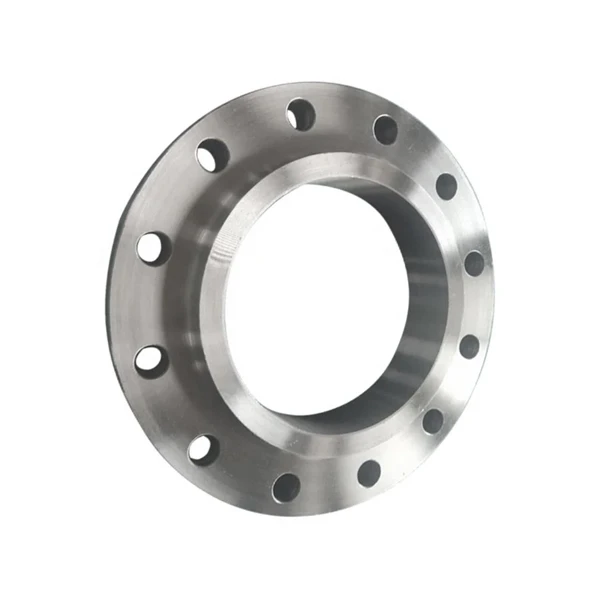

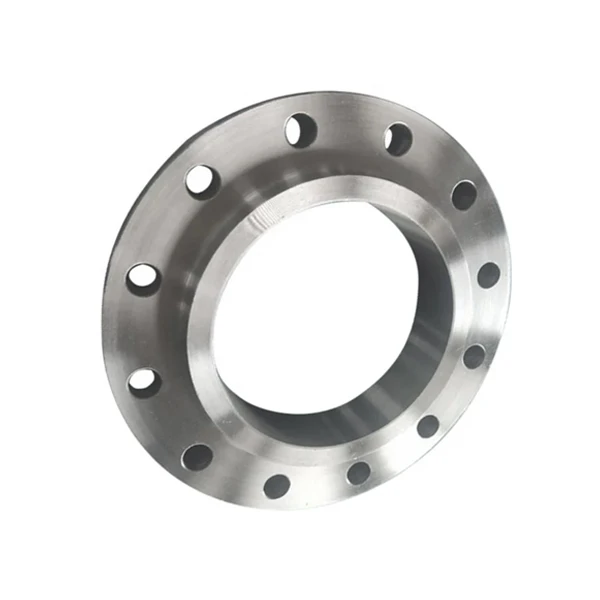

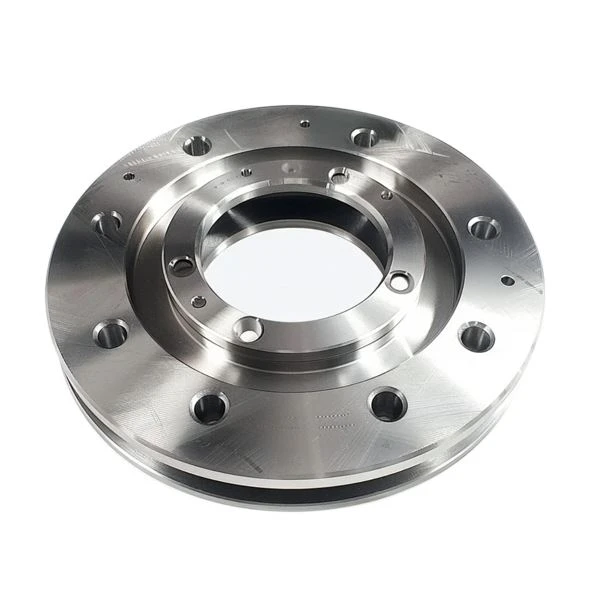

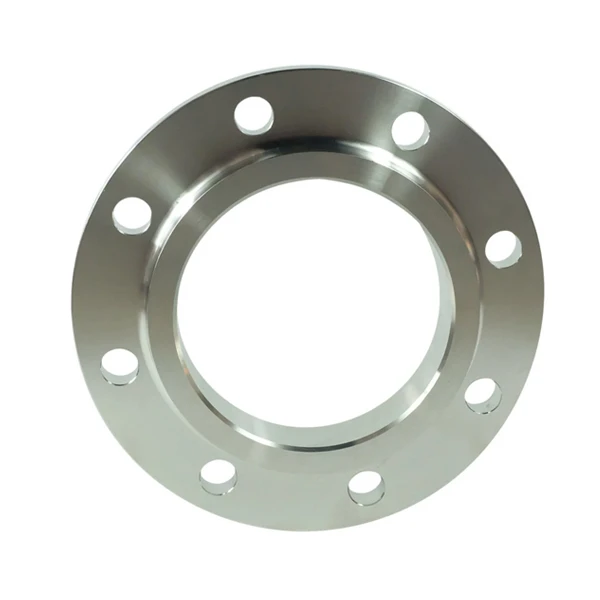

EN 1092-1 شفة
العنصر: شفة EN 1092-1
المواصفات: النوع01،05،11،12،21،34
المواد: الصف الأول، الصف الثاني، الصف السابع، الصف الثاني عشر
المعيار: ASME B381، HG/T20592-2009
تصنيفات الضغط: N6 PN10 PN16 PN25 PN40 PN63 PN100 PN160
Product Introduction
حول هذا العنصر:
تُعرف شفة EN 1092-1 من النوع 01 أيضًا باسم شفة اللحام بالصفائح أو شفة الحلقة الفولاذية أو شفة الصفائح S/O. وهي شفة من النوع الفضفاض الذي يشبه إلى حد كبير شفة الانزلاق ولكن بدون محور. يمكن لشفة الصفائح من النوع 01 الانزلاق على الأنبوب قبل اللحام. يجب تطبيق لحامين، أحدهما داخلي والآخر خارجي، لربط الأنبوب والشفة. يمكن تزويدها بوجه مسطح (FF) أو وجه مرتفع (RF) حسب متطلبات العميل. وفقًا لـ EN 1092-1، تتوفر شفاه الصفائح من النوع 01 في 8 تصنيفات للضغط: PN 2.5 وPN 6 وPN 10 وPN 16 وPN 25 وPN40 وPN 63 وPN 100. الأبعاد والكتل للشفاه المقابلة مدرجة في الجداول أدناه. جميع الأبعاد بالملليمتر والكتلة/الوزن بالكيلوجرام.
يمكن تصنيع حواف الصفائح من النوع 01 من المسبوكات أو المنتجات المسطحة (الصفائح). ويمكن تصنيعها من قضبان ملفوفة أو مسبوكة وفولاذ مقطعي مزور. وبالنسبة للأحجام الكبيرة، يمكن ثنيها ولحامها كهربائيًا من قضبان أو فولاذ مقطعي أو شرائط. ويمكن تصنيع الحافة من مجموعة واسعة من درجات المواد التي تغطي الفولاذ الكربوني والفولاذ منخفض السبائك والفولاذ المقاوم للصدأ وأنواع أخرى من الفولاذ عالي السبائك.
الأبعاد والأوزان لنوع شفة EN 1092-1 01 PN2.5
الرسم الفني والمقدمة العامة
ملحوظة
رسم شفة EN 1092-1 من النوع 01 ذات الوجه المرتفع. D: القطر الخارجي؛ K: قطر دائرة البراغي؛ R: قطر الوجه المرتفع؛ n: عدد البراغي؛ d: قطر فتحة البراغي؛ الوزن: وزن أو كتلة شفة اللوحة من النوع 01؛ C: سمك الشفة؛ f: ارتفاع الوجه المرتفع.
تحديد
DN15~DN600: Φ21.3~Φ1219.2 مم
|
خدمة المتنزهات الوطنية |
DN |
القطر الخارجي (مم) |
|
1/2" |
15 |
21.3 |
|
3/4" |
20 |
26.7 |
|
1" |
25 |
33.4 |
|
1-1/4" |
32 |
42.2 |
|
1-1/2" |
40 |
48.3 |
|
2" |
50 |
60.3 |
|
2-1/2" |
65 |
73 |
|
3" |
80 |
88.9 |
|
3-1/2" |
90 |
101.6 |
|
4" |
100 |
114.3 |
|
5" |
125 |
141.3 |
|
6" |
150 |
168.3 |
|
8" |
200 |
219.1 |
|
10" |
250 |
273 |
|
12" |
300 |
323.8 |
|
14" |
350 |
355.6 |
|
16" |
400 |
406.4 |
|
18" |
450 |
457.2 |
|
20" |
500 |
508 |
|
22" |
550 |
558.8 |
|
24" |
600 |
609.6 |
|
26" |
650 |
660.4 |
|
28" |
700 |
711.2 |
|
30" |
750 |
762 |
|
32" |
800 |
812.8 |
|
34" |
850 |
863.6 |
|
36" |
900 |
914.4 |
|
38" |
950 |
965.2 |
|
40" |
1000 |
1016 |
|
42" |
1050 |
1066.8 |
|
44" |
1100 |
1117.6 |
|
46" |
1150 |
1168.4 |
|
48" |
1200 |
1219.2 |
